关于电源适配器的检测以及抽样中，最常见且最基本的三大问题。分别是：插脚尺寸、产品结构、外壳材料。

插脚尺寸

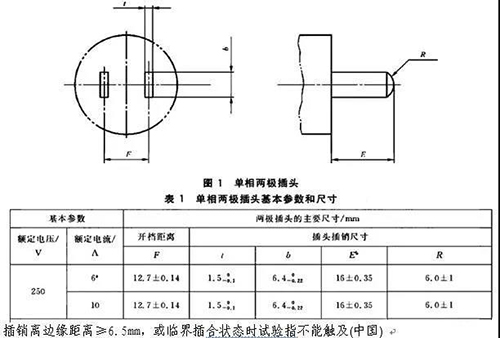

对于国标插脚，对插脚尺寸以及插销离边缘距离都有相应的要求。

如下图：

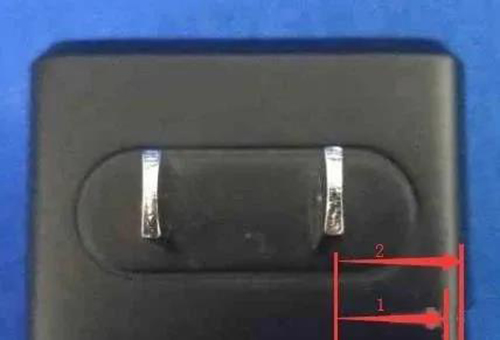

其中比较容易出问题的主要是插销的倒圆半径R，以及插销到边缘的距离，其中插脚到边缘的距离要注意，当外壳边缘有倒脚时，其测量距离为到倒圆内侧，即下图1的距离，而不是2的距离。

产品结构

产品的结构问题与很多方面都有关系，这边不做详细的描述。主要说几个容易出问题的点：

A．保险丝两端的爬电距离和电气间隙：保险丝两端属于基本绝缘

海拔2000米的条件下：电气间隙（2.0mm）；爬电距离（2.5mm）

海拔5000米的条件下：电气间隙（3.0mm）；爬电距离（3.0mm）

之前很多实验室是以功能绝缘来考量保险丝两端的，所以距离是按：

海拔2000米的条件下：电气间隙（1.5mm）；爬电距离（2.5mm）

海拔5000米的条件下：电气间隙（2.3mm）；爬电距离（2.5mm）

再延续之前的经验的话，在认证以及抽检中比较容易出问题，所以最好还是用更严酷的标准来要求自己。

B. 变压器绕组间的隔离

当绕组组件中两根绕组或一根绕组线和另一根导线接触并相互成45°~90°之间任一角度，并承受绕组拉伸，则应当提供机械应力防护，例如这种保护可以通过绝缘套管或片状材料或使用绝缘要求层数的两倍来提供物理隔离。

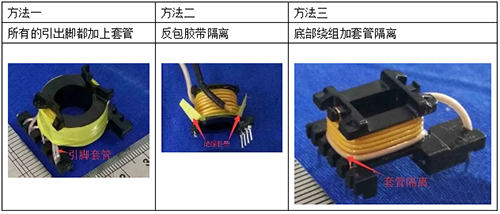

变压器的结构中有一个问题需要注意，那就是绕组间的隔离，主要就是初级出线与次级绕组，或次级出线与初级绕组之间隔离，根据标准需要对其进行隔离，先提供几种常用的隔离方法：

C. 电路初级线路到外壳可接触部分

这个部分的距离是经常容易被忽略掉的，这个就要求产品的外壳以及开槽要有一定的距离，还有就是初级铜箔最好不要紧靠PCB边缘，最好留出一点距离。

外壳材料

电源适配器做CCC认证时，外壳材料一般是没有认证的，需要进行随机测试，在标准中插销支撑件需要通过125℃球压以及燃烧等测试，所以要求材料需要一定的硬度以及最小V-1的防火等级。
